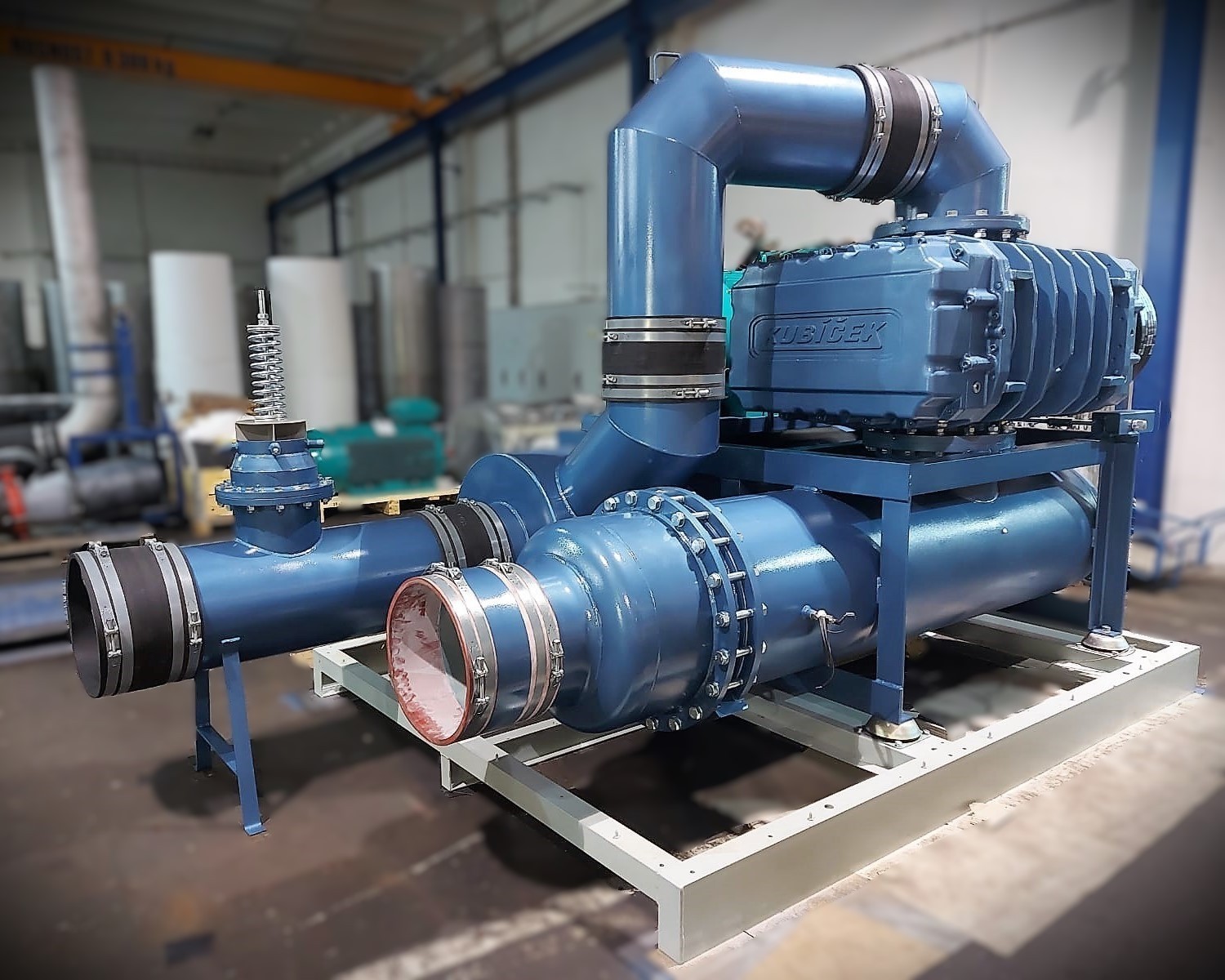

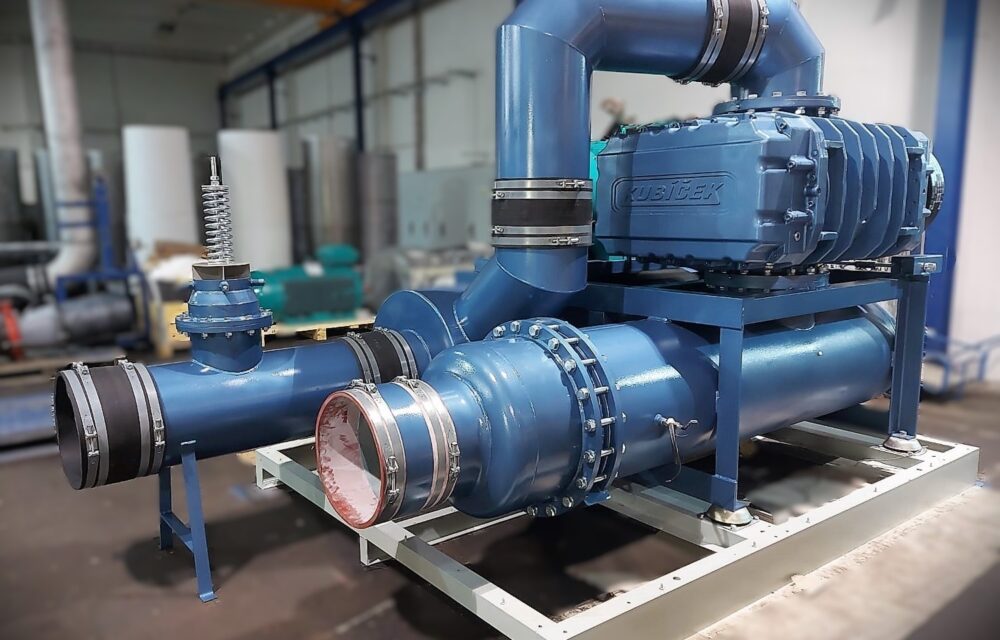

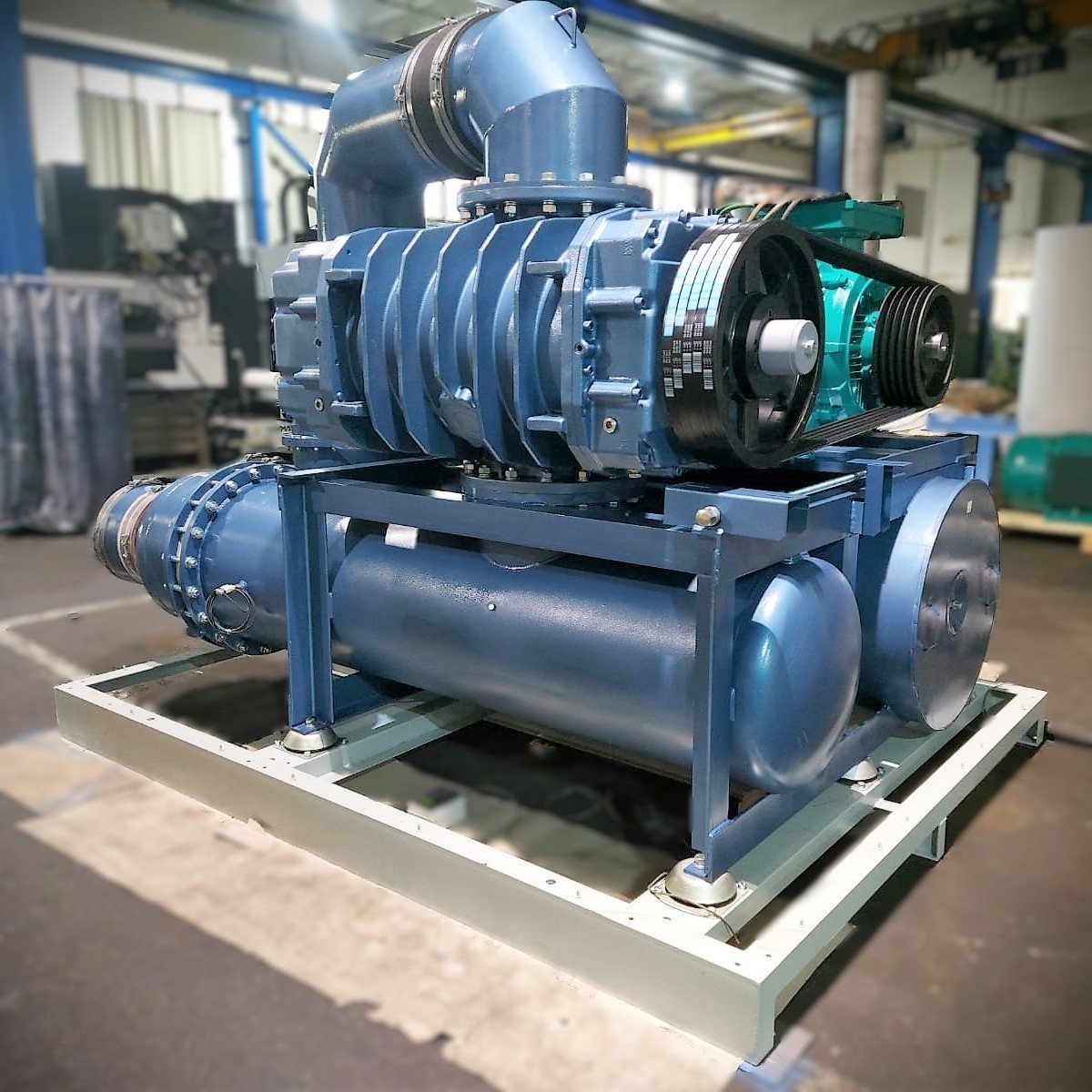

Podtlaková soustrojí – Vývěvy
ROOTsova dmychadla v podtlakovém režimu jsou vyráběna ve dvou verzích. Standardní jednostupňové a zakázkové vícestupňové verze. Základní pro podtlak do -40 kPa, nebo vybavené systémem bočního přisávání pro dosažení podtlaku až -95 kPa. Dostupné jsou také jako speciální vícestupňové vývěvy schopné dosáhnout pracovního podtlaku až -99,8 kPa.
Pracovní tlak
ΔP = 0 – 40 kPa
v základním provedení
ΔP = – 40 až – 80 kPa
s bočním přisáváním
ΔP = až – 99,8 kPa
vícestupňové provedení
Objemový průtok
Q = 15 – 20 000 m3/hod
Výkon elektromotoru
P1 = 0,25 – 560 kW
Připojovací rozměry
DN50 – 500
Hlavní výhody Celková koncepce uspořádání soustrojí je navržena s důrazem na maximální spolehlivost a funkčnost, snadnou kontrolu, údržbu a dostupnost jednotlivých částí soustrojí i v protihlukovém krytu.
- Nízké provozní náklady
- Snadná obsluha
- Přepravované médium je prosté oleje
- Minimální zastavěná plocha
- Nízká hlučnost
- Dlouhá životnost
- Extra rychlý záruční a pozáruční servis
![Podtlaková soustrojí – Vývěvy | Kubíček VHS](https://kubicekvhs.cz/wp-content/uploads/2022/07/podtlakova-soustroji-700x700.png)
Nejčastější použití
- Pneumatická doprava
- Odsávání a přeprava nevýbušných a neagresivních plynů
- Průmyslové centrální vysavače
- Vzduchotechnika
Rozsah dodávky
- ROOTsovo dmychadlo (vývěva) pro podtlak / podtlak s přisáváním
- Nosný rám soustrojí
- Pružné uložení / silentbloky
- Podtlakový pojistný ventil
- Pružné připojení sacího potrubí
- Tlumič sání s filtrem
- Tlumič výtlaku
- Pružné připojení výtlaku
- Manometry sání (s indikací zanesení filtru) a výtlaku
- Elektromotor v třídě účinnosti IE3 nebo IE4
- Řemenový převod
- Startovací olejová náplň
- Kotevní materiál
- Dokumentace
Volitelné příslušenství
- Protihlukový kryt pro vnitřní nebo vnější prostředí včetně manometru sání (s indikací zanesení filtru) a výtlaku
- Rám pro umístění soustrojí nad sebou (pro velikost 3D19 – 3D28)
- Připojení pro externí sání
- Všechna soustrojí mohou být vybavena čidly dle přání zákazníka (teplota, tlak, snímač otáček, atd.)
Nejčastější dotazy
Opravdu vaše zařízení umí vyrobit podtlak více než 99% bez zatěsnení olejem?
Ano, naše unikátní vícestupňová soustrojí se systémem bočního přisávání to umí, a to i v ATEXu.
Pro použití v potravinářství je potřebný certifikát, máte jej?
Samozřejmě, naše soustrojí jsou certifikována SZÚ (Státní Zkušební Ústav)
